今天就给大家分享一下关于开关接线图的知识，这次的比较全了，可以收藏作为资料！

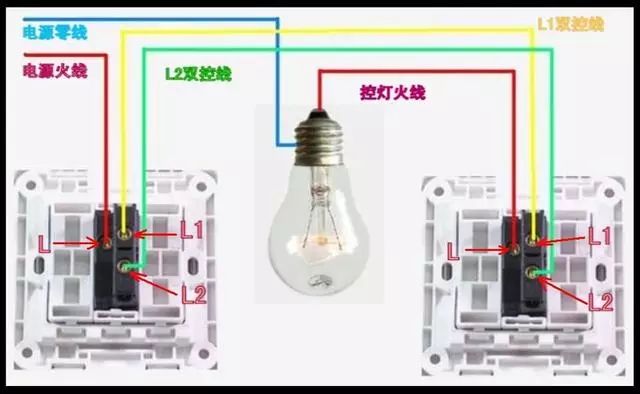

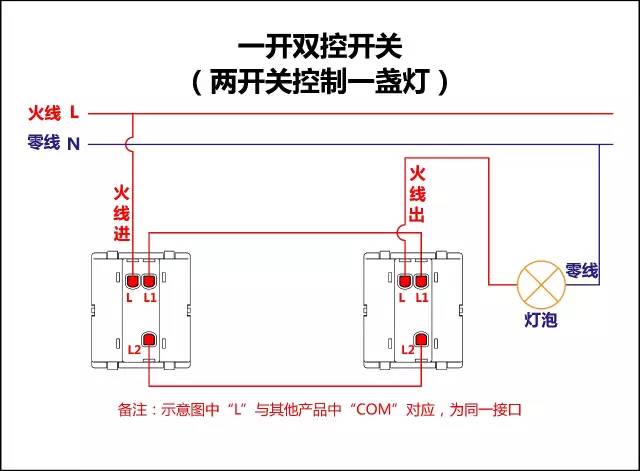

1.双控

小技巧就是，两个开关的L1、L2同名的连一起。

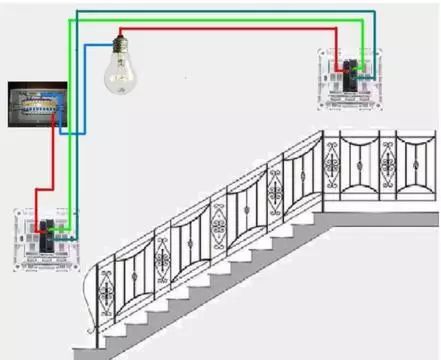

这种是楼梯双控的布局

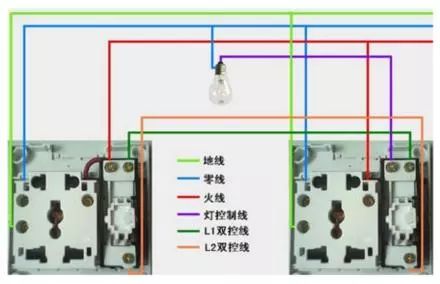

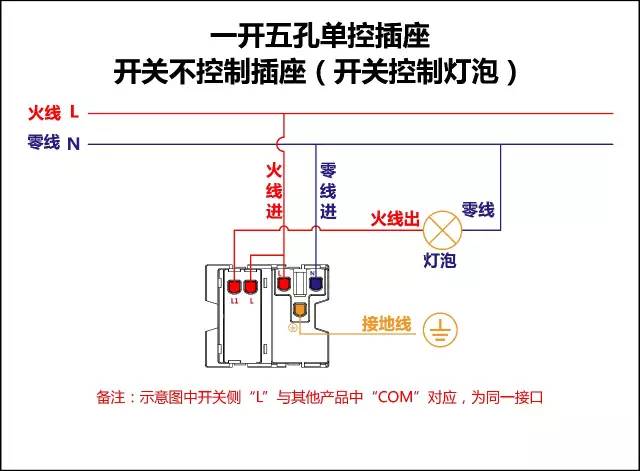

这种双控带插座，大同小异

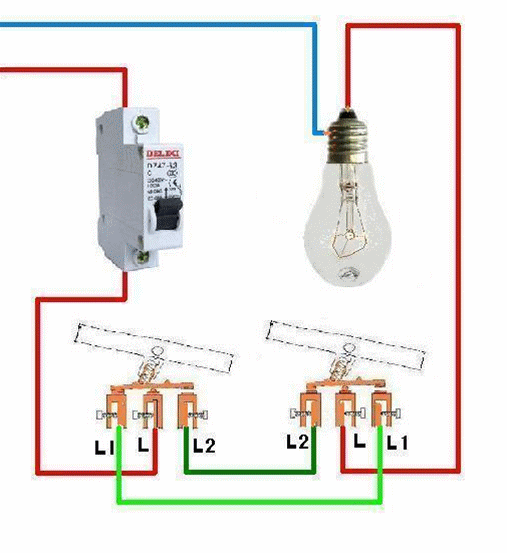

这个是开关的动态演示，便于理解

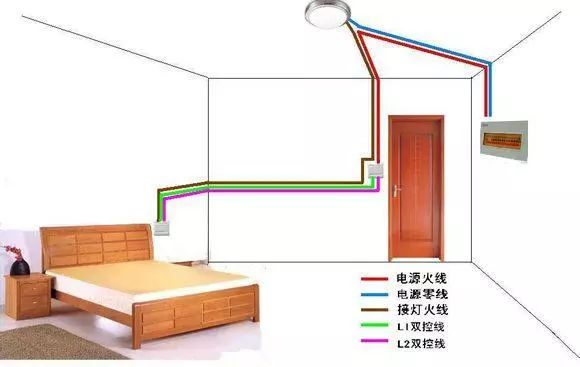

卧室双控的布线图

2.三控

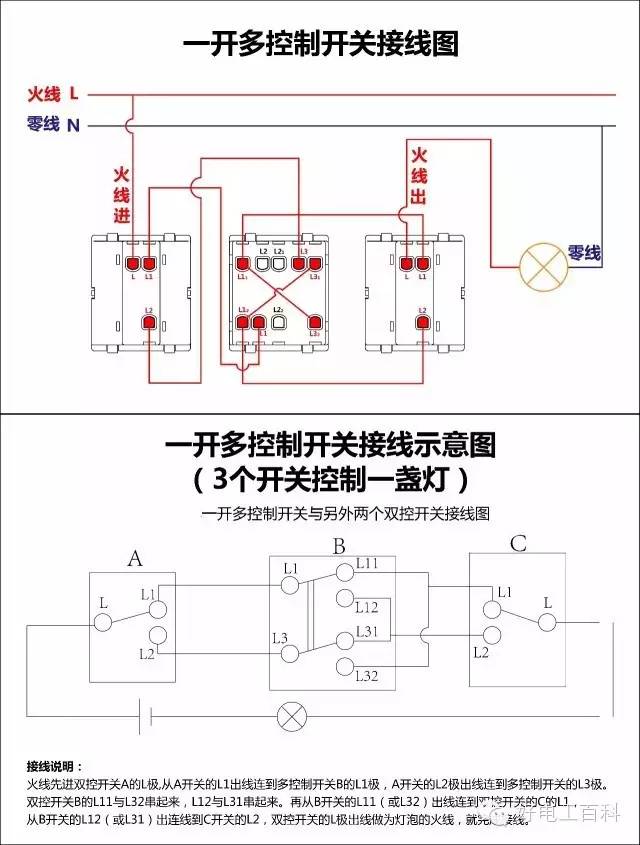

中间是个多控开关

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

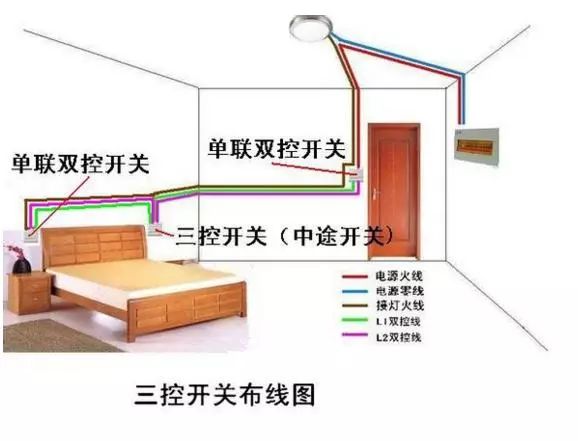

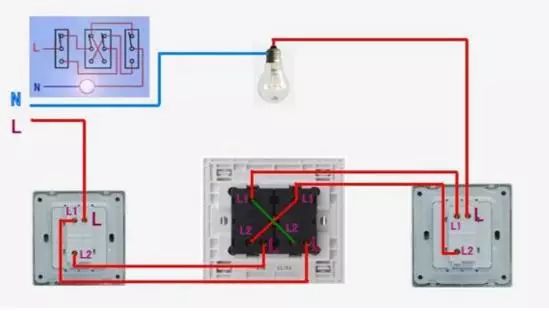

三控开关的布线

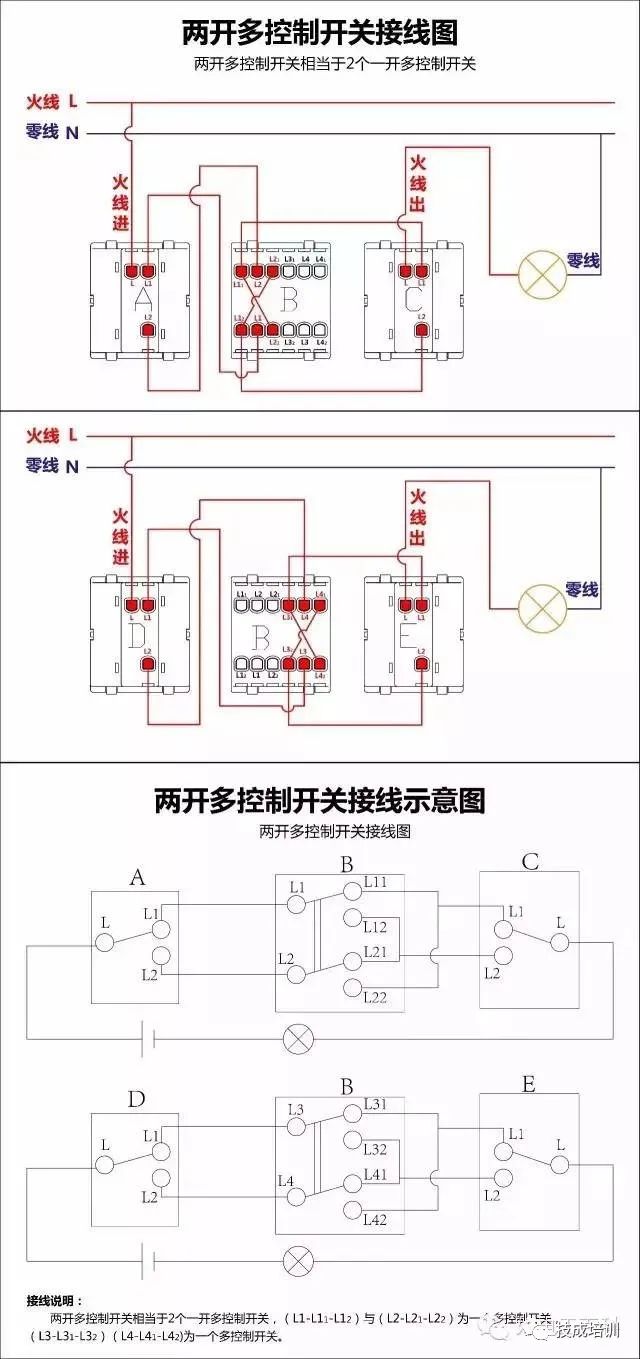

3.四控

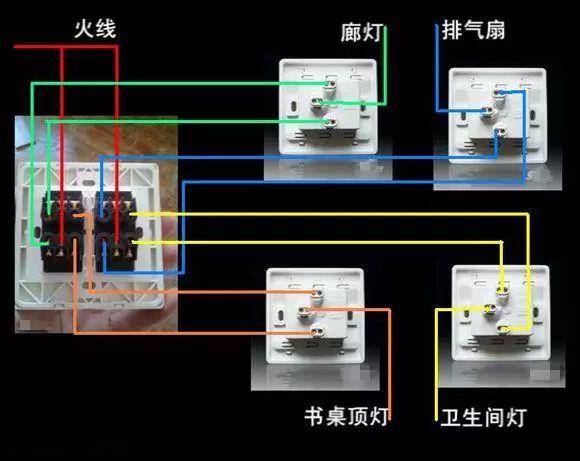

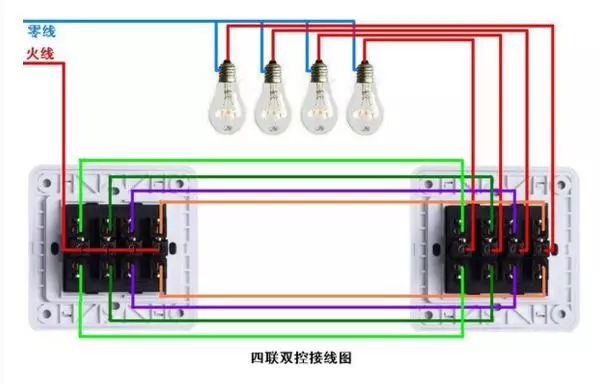

四联双控

这个稍微复杂一点

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

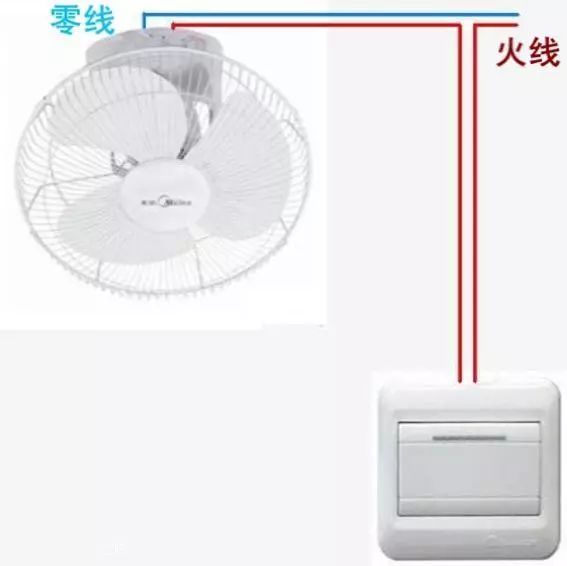

再补个常见的接电扇的图

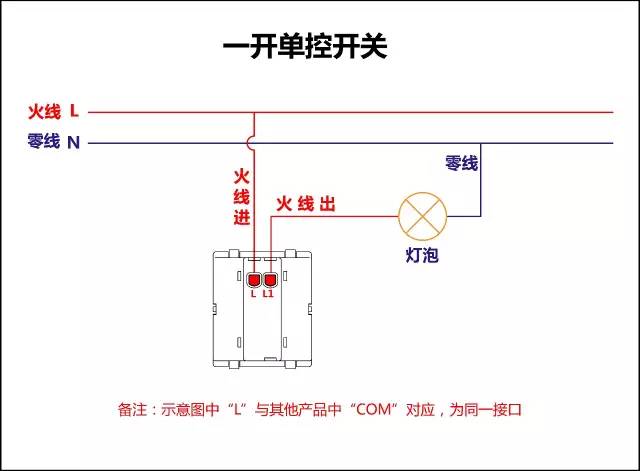

这个就是单联单控的接线

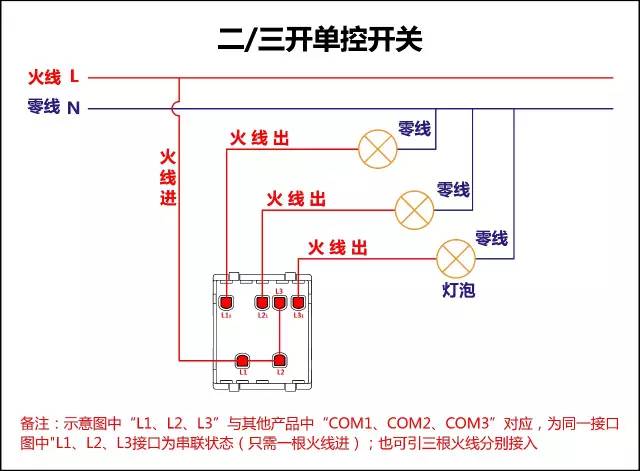

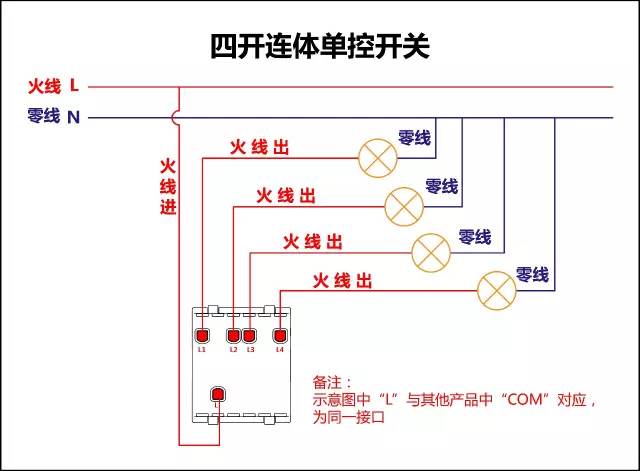

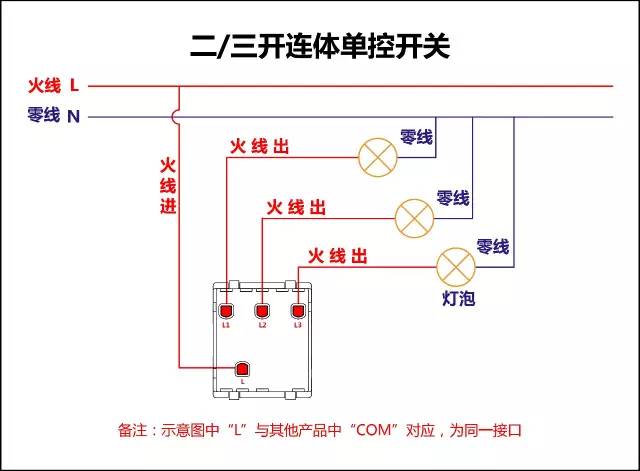

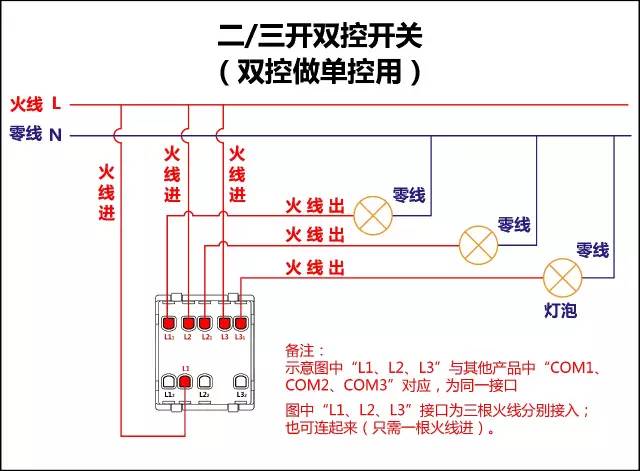

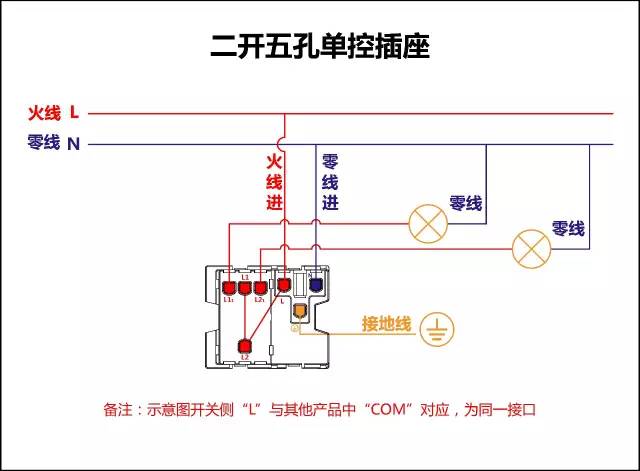

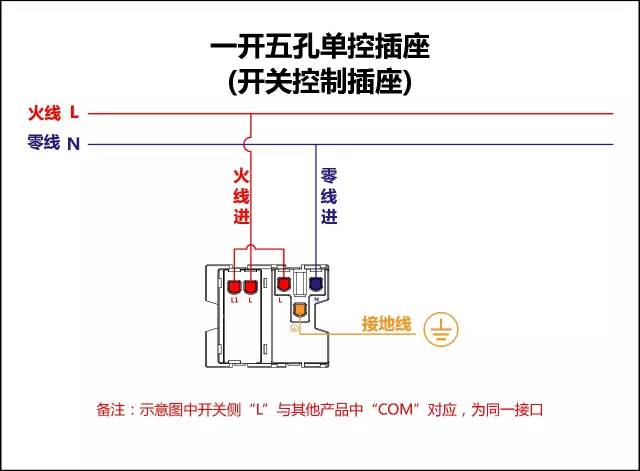

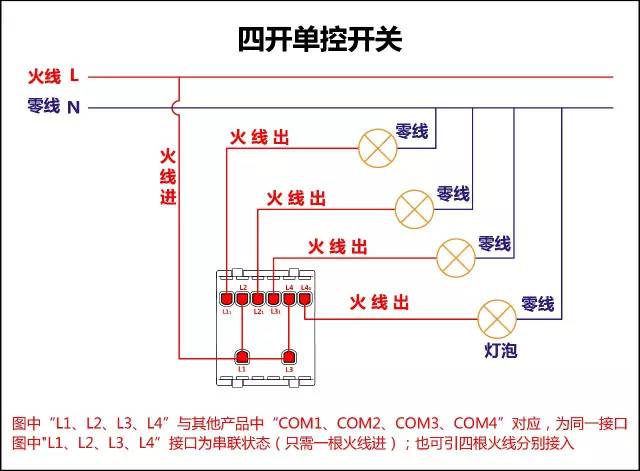

先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。
