零基础怎样学电气安装？
土建造价预算的人员，学一点安装，以后什么都会干，涨工资也有保证，学到就是赚到，哈哈~。
一、学习的方法
有的人可能接触过安装，有的也可能一点概念都没有，大家看其它很多的文章上来就讲，看起来很厉害，很专业，但是看完后什么也没有记住。当然还会有一些“百家文”，不会考虑你是否学的会。

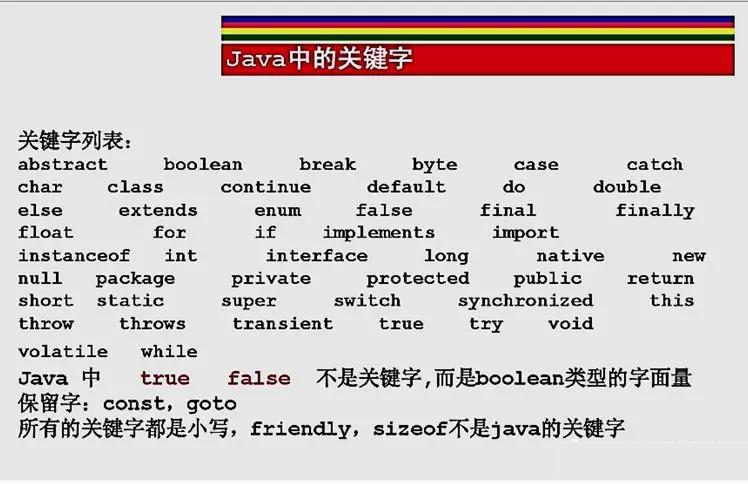

这是因为当我们接触一个陌生的领域，是没有概念的，如下图1所示，也是基础入门.
图1
这是《Java基础入门》的第4页，大家看得懂吗？相信大部分人是一脸懵的。
对于土建而言，大家对柱子、梁、板还是有一定认知的，哪里是窗，哪里是门，图纸相对也可以看得懂。
而电气安装图纸却是没有概念，看不懂的。所以，下面我不侧重讲繁文缛节的专业概念，就从我们都知道的原理来说。相信这样大家都可以轻轻松松学会安装。
二、小灯泡的工作原理

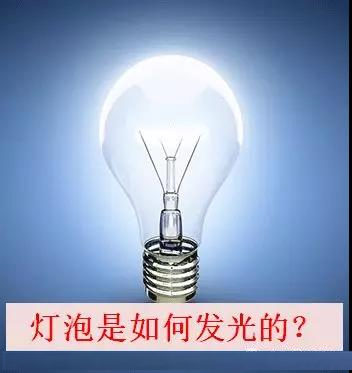

我们先来想一个问题，灯泡是如何才能发光的？
图2

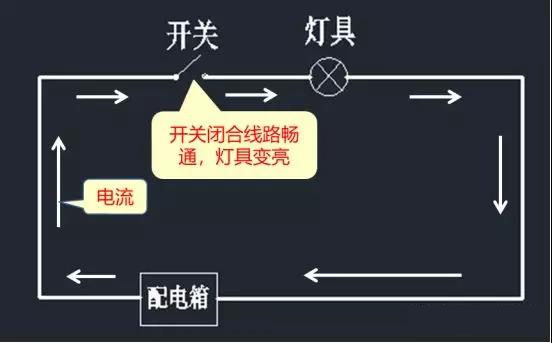

大家上学时，一定学过如何才能让一个小灯泡发光，这其实就是一个最简单的电路原理。如图3所示。
图3
我们就从这个简单的知识入手，在电气安装中，形成一个回路，只需要这些简单的构件就可以了，这个就是基础的电路原理，放在平面上，就是下面的样子。
图4
跟初中知识不一样，在电气专业中根据导线的性质，要把这里面的导线分为火线，零线，控制线。
图5
火线：就是电路中输送电的电源线，L 表示。英文简写L（LIVE）线，用红色的线。
零线：主要应用于工作回路，电流回到电源的线，N表示。英文简写（NEUTRAL），用蓝色的线。
控制线：是开关到灯具的线，当电路闭合控制线是带电的，断开控制线不带电，用黄色，（也有用绿色）
为了保护人的安全不被电到会增加保护线。
图6
保护线：为防止人们在使用家电及办公等电子设备时发生触电事故而采取的保护接地, 就是一种安全性接地护线，又叫接地线。PE表示，用黄绿相间的线。
保护线的工作原理：
图7
增加了接地保护线后，电流会通过保护线走，因为人的电阻大，流向人的电流可以忽略不仅，人是安全的。
图8
通过这些线材与电源等构件连接就形成了回路。
三、电路识图

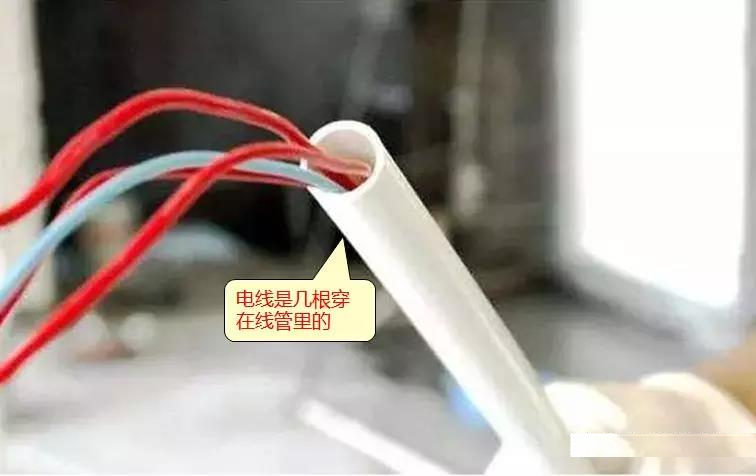

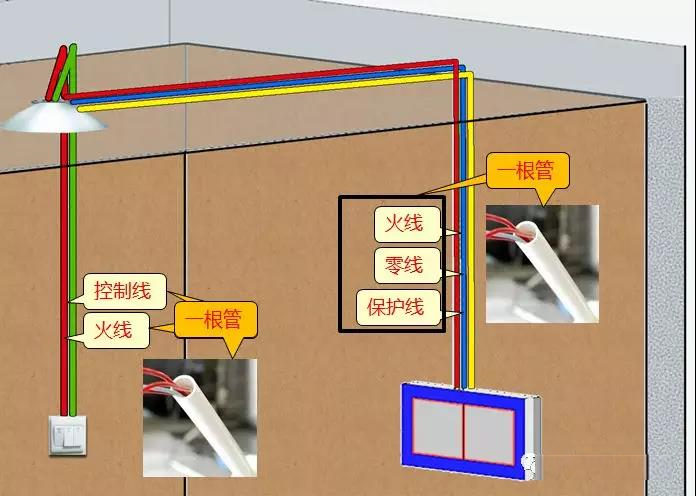

我们都知道，施工中电线是穿在管子里的，如图9所示。
图9
为了节省线管和绘图清晰，图纸是把电线并在一起的，用一根穿线管。如图10所示。
图10

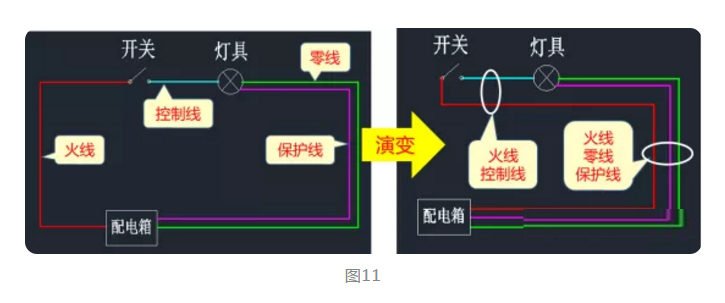

所以前面我们小灯泡的电路图纸就需要简化，演变成下图的样子。
图11
其实就是把几根合并在一起了。
配电箱到灯具：有3根线（火线、零线、保护线）。
灯具到开关：有2根线（火线、控制线）。

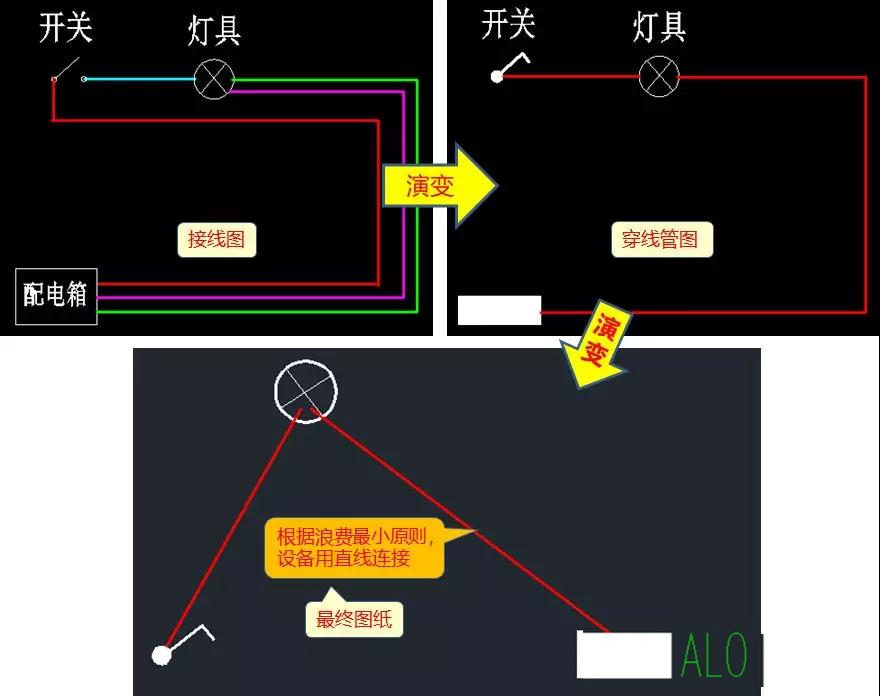

我们再转变一下，把它们用管来表示，如图12所示。
图12
在电路图纸中，灯到灯，或者开关到灯都是一条直线，不会中间拐来过去。
一、是因为施工原因，中间来回拐，是不好穿线的，设备到设备是一条直线管。
二、是最小浪费原则，如果用3米的导管就够连接，就不会花费10米让电线绕一圈再连接。
所以图纸上都是设备到设备的导管电线就是直线连接在一起的。

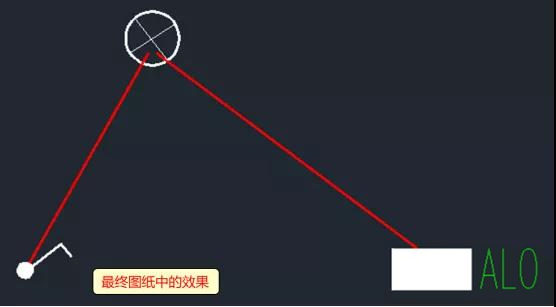

图13
最后我们看到的图纸就是这样的，大家看看难吗？
是不是一点也不难，实际强电图纸无非就是会有吸顶灯、声控灯，插座等，设备的数量变多了，回路的数量增多了而已。
四、如何计算工程量
这个回路需要计算的工程量有：
开关数量（一个）
灯数量（一个）
配电箱数量（一个）
穿线管管长度
线长度（穿线管长度*管内线根数）
（火线零线等一般都是采用一种规格的，统计总长度）
再把这个简单电路换成三维，如图14所示。
图14
从图纸到三维，我们可以看到穿线管实际是有水平和垂直管的，我们只需要计算出管的长度，线的长度自然清楚了。
1、水平管如何计算？
图15
没错，只需要量出长度就可以，图纸上画的长度就是水平管的长度。软件来做的话，也识别这个线条，软件计算这个线条的长度。所以安装相较土建会有误差。
2、垂直线管如何计算

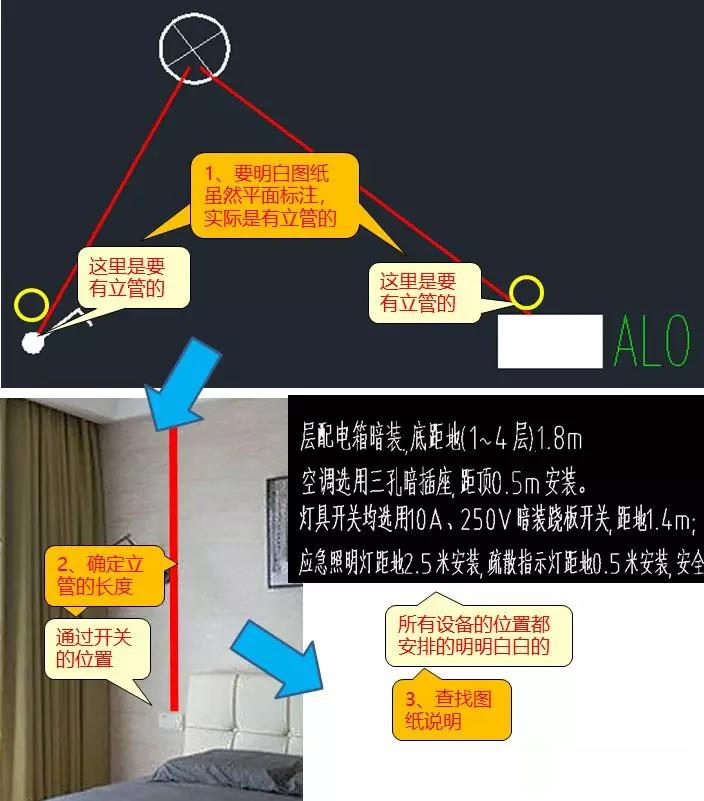

新手看图一定要有垂直管的概念，图纸虽然是平面表示，但是我们知道开关和灯肯定不在一个平面的。
开关在墙里距离地面有一定的高度，而灯是在板上，连接它们就需要立管。
图16
方法很简单，图纸都会给注明标高，拿层高一剪，就是立管长度。不过不要忘了算，不然以后业主每天要爬梯子开灯了。
3、电线长度如何计算
如果你前面都看明白，自然就会了，就是用穿线管长度*管内回路电线根数。
根数的确定就又回到小灯泡的原理了（可见学好数理化，走遍天下都不怕）。
对于老手来说，拿出图纸随便指一根线，他可以马上告你里边有几根。而新手可以先从回路的原理来看。
1、首先要有回路的概念，电流从电源出发，最后又回到电源。
2、电源→（到控制设备）→开关→（可以控制谁）→电灯→（完成任务，并带一根保护线回去）→电源。

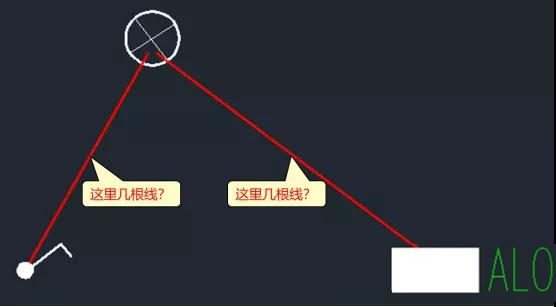

下面大家再看看这个图纸，能不能自己捋一下，分别里边有几根线？
图17
答案当然前面就有，不过一定要自己比划一下，用回路的概念捋一下。
一开始看图纸时会分别不清楚有几根线，多想一下电流的的方向，后面经验多了也可以一下就分别出有几根线了。
总结一下
电气安装需要其实就是算个数（配电箱，灯具、开关等）、长度（穿线管、电线、电缆）。
个数：图纸中数个数。
长度：水平量取，垂直计算。
